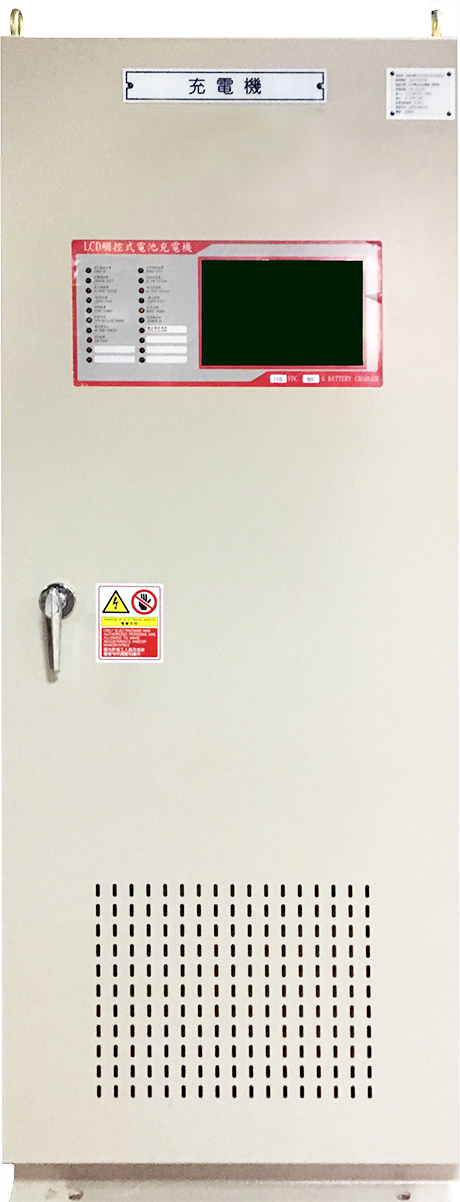

TLCD型直流充電機
產品型號: RBC-VVV-AAT 系列
- 結構：矽控SCR全波整流方式
- 保護裝置：緩啟動、警告指示、充電迴路和負載迴路分路限流
- 可多機並聯使用，適用各種電池充電
- 具有矽二極體降壓裝置(SID)，使運轉中之充電機能自動調整輸出之負載側電壓
- 輸出直流電源分2組，一組供應電池，另一組經SID線路對設備供電
- 電池放電終止警告可加裝自動切離裝置
- 具緩啟動功能，防止瞬間高壓，損及電池及設備
- 兩組輸出具個別獨立限流控制
- 輸入採用三相平衡隔離變壓器
- 智慧型人機介面 (液晶顯示器) 儀表及監控功能
- 適用場所：電子交換機、通訊設備、監控警示設備、電源控制盤、電信局
| 輸入 | 電壓 | 1Φ2W 110, 220, 380, 480VAC±10% |
| 3Φ3W 220 , 380, 440, 460, 480VAC±10% | ||
| 3Φ4W 120/208VAC, 220/380VAC±10% | ||
| 頻率 | 50/60 Hz±5% | |
| 功率因素 | ≥0.8 | |
| 輸出 | 電壓 | 6, 12, 24, 48, 110, 125, 220, 380, 480, 660, 750VDC±1% |
| 電流 | DC5~5000A | |
| 可調範圍 | ±10% | |
| 穩壓率 | ±0.5% | |
| 調整率 (SID) | ±10%, ±5%, ±3%, ±2% | |
| 限流裝置 | 額定輸出之50%~120%可調 | |
| 整機效率 | 單相輸入 | ≥75% |
| 三相輸入 | ≥85% | |
| 漣波 | 漣波率 | 滿載時<1%RMS |
| 告警指示 | 裝置 | 充電機模擬狀態圖示，集合式LCD觸控面板 |
| 交流輸入、停電指示燈 | ||
| 充電機故障告警指示燈 | ||
| ±接地故障指示燈 | ||
| 直流過電壓、高電壓、低電壓告警指示燈 | ||
| 浮動充電、快速充電、自動均充指示燈 | ||
| SID故障、SID啟動指示燈 | ||
| 直流過電流、低電流指示燈 | ||
| 電池放電測試、電池放電失敗指示燈 | ||
| 故障產生時，狀態指示燈恆亮; 故障狀態後，狀態指示燈改閃燈 | ||
| 面板觸控 | 手動/自動選擇 | |
| 均充/浮充選擇及電壓、電流調整 | ||
| 警報聲靜音指示、故障復歸重置 | ||
| 其他 | 直流漏電偵測裝置 | 選配 |
| 電池監控系統 | 選配 | |
| 噪音 | 於1公尺處<65dBA | |
| 冷卻方式 | 自然冷卻或風扇冷卻 | |
| 工作溫度 | 周溫0~+45°C | |
| 儲存溫度 | -40℃~+80°C | |
| 濕度 | 10~90%相對濕度 (非凝結) | |
| 海拔高度 | <3000米 |
※ 特殊規格可接受訂製。
※上述規格有改變時，恕不另行通知。
- 逆向保護
- 限流保護
- 過電壓保護
- 無熔絲開關 (輸入、電池、負載)
- 各無熔絲開關狀態顯示
- 均充/浮充切換由面板觸控設定
- 手動/自動充放電由面板觸控設定
- 過高、低電壓指示
- ±接地故障指示
- 充電機故障指示
- 直流過高、低電流指示
- 外接乾接點，並附ALARM裝置
- ALARM自動、手動靜音裝置
- 重置RESET由面板觸控設定
- 集合式LCD觸控式 (液晶顯示器) 儀表及監控功能
- 面板具充電機流程顯示
- 具隔離式RS-232/RS-485通訊介面
