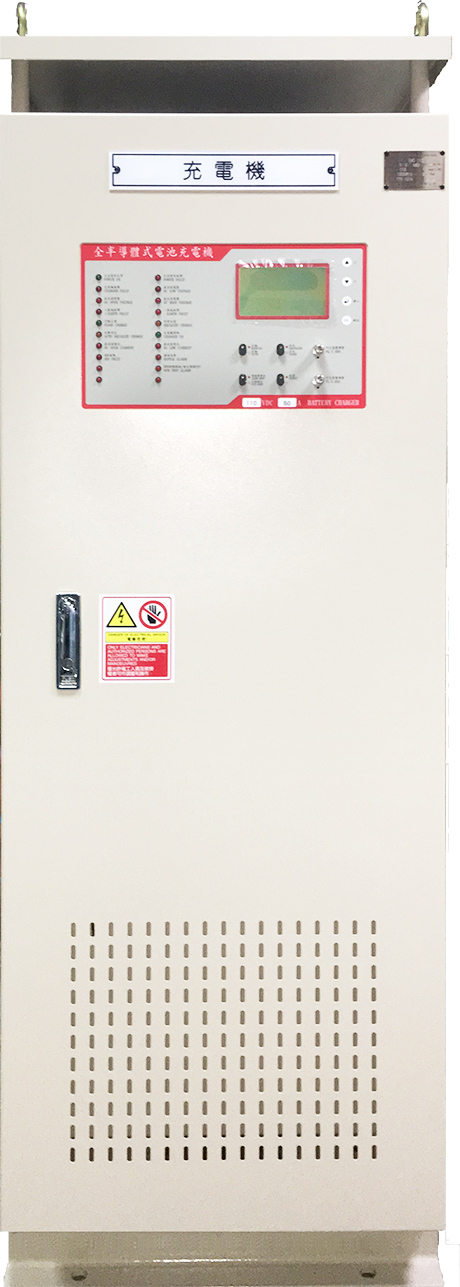

LCD型直流充電機
產品型號: RBC-VVV-AA 系列
- 結構：矽控SCR全波整流方式
- 保護裝置：緩啟動、警告指示、充電迴路和負載迴路分路限流
- 可多機並聯使用
- 輸出直流電源分2組，一組供應電池，另一組經SID線路對設備供電
- 電池放電終止警告可加裝自動切離裝置
- 具緩啟動功能，防止瞬間高壓，損及電池及設備
- 兩組輸出具個別獨立限流控制
- 輸入採用三相平衡隔離變壓器
- 集合式LCD (液晶顯示器) 儀表及監控功能
- 適用場所：電子交換機、通訊設備、監控警示設備、電源控制盤、電信局
| 輸入 | 電壓 | 1Φ2W 110, 220VAC±10% |
| 3Φ3W 220 , 380, 440, 460, 480VAC±10% | ||
| 3Φ4W 120/208VAC, 220/380VAC±10% | ||
| 頻率 | 50/60 Hz±5% | |
| 功率因素 | ≥0.8 | |
| 輸出 | 電壓 | 6, 12, 24, 48, 110, 125, 220, 480, 660, 750VDC |
| 電流 | DC5~5000A | |
| 可調範圍 | ±10% | |
| 穩壓率 | ±1% | |
| 調整率 (SID) | ±10%, ±5%, ±3%, ±2% | |
| 限流裝置 | 額定輸出之50%~120%可調 | |
| 整機效率 | 單相輸入 | ≥75% |
| 三相輸入 | ≥85% | |
| 漣波 | 漣波率 | 滿載時<1%RMS |
| 告警指示 | 裝置 | 交流輸入指示燈、停電指示燈、集合式LCD顯示面板 |
| 充電機故障告警指示燈 | ||
| ±接地故障指示燈 | ||
| 直流過電壓、低電壓告警指示燈 | ||
| 均等充電/浮動充電指示燈 | ||
| 手動/自動選擇開關 (並附手動指示燈) | ||
| 均充/浮充選擇開關 (並附手動均充指示燈) | ||
| 均充/浮充電壓調整鈕 | ||
| 直流高壓電流指示 | ||
| SID故障指示 | ||
| 警報聲靜音開關 | ||
| 故障復歸重置開關 | ||
| 其他 | 噪音 | 於1公尺處<65dBA |
| 冷卻方式 | 自然冷卻或風扇冷卻 | |
| 工作溫度 | 周溫0~+45°C | |
| 儲存溫度 | -40℃~+80°C | |
| 濕度 | 10~90%相對濕度 (非凝結) | |
| 海拔高度 | <3000米 |
※ 特殊規格可接受訂製。
※上述規格有改變時，恕不另行通知。
- 逆向保護
- 限流保護
- 過電壓保護
- 無熔絲開關 (輸入、電池、負載)
- 均充/浮充切換開關並附指示燈
- 手動/自動切換開關並附指示燈
- 過高、低電壓指示
- ±接地故障指示
- 充電機故障指示
- 直流過高、低電流指示
- 外接乾接點，並附ALARM裝置
- 重置RESET開關，並附指示燈
- 集合式LCD (液晶顯示器) 儀表及監控功能
- 具隔離式RS-232/RS-485通訊介面
